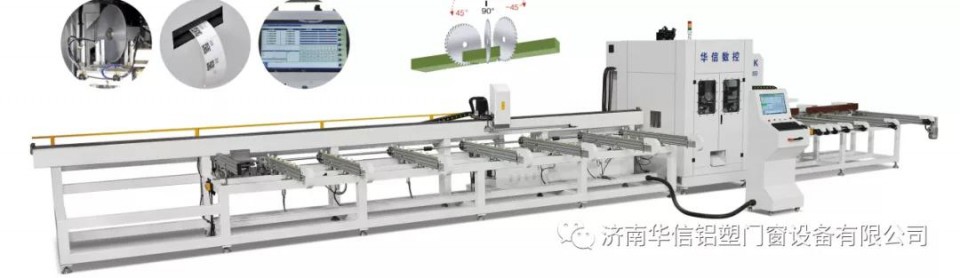

設備特點：
☆ 自動上料工作臺可連續自動夾持型材進行切割加工
☆ 移動部分采用高精度直線導軌副，運行平穩，保證送料精度
☆ 機械手運動采用進口高精度齒輪齒條，保證送料精度
☆ 進口電機直連鋸片，切割平穩，加工精度高
☆ 伺服控制鋸切運動，保證設備運行穩定可靠
☆ 型材連續完成±45°或90°切割，加工效率高
☆ 外殼全封閉設計，保證操作人員安全
☆ 可選配條碼打印機，組建E-WORK數字化工程系統
☆ 裝有長風門窗優化軟件材料優化好后，由系統讀入材料優化數據并實行切割
☆ 設有料頭自動排出機構
☆ 配有防護網
技術參數：
電源：380V
功率：16KW
鋸片電機功率：3X3KW
鋸片電機轉速：2840r/min
45度加工范圍：100mm寬X130mm高 90mm寬*170mm
工作氣壓：0.5-0.8mpa
高型材毛坯長度：6000mm
90度加工范圍：135mm寬X180mm高
鋸片規格：500x30X120X4.4
最短下料長度：350mm
上料區存儲型材數量：7根
切割型材長度：65000mm
X軸運行速度：0-60m/min
A/B軸運行速度：0-60mm/s
X軸送料行程：7400mm
Z軸行程：0-80mm
Y軸行程：0-80mm
外形尺寸：長14000寬2500高2000mm
配 置：
數控系統：匯川（深圳）
氣動元件：亞德客（臺灣）
伺服電機：匯川（深圳）
電器：施耐德 （法國）
電磁閥：亞德客 （臺灣）
直線導軌副：上銀(臺灣)
電主軸：西米克（意大利）
鋸片：金豐利金剛石鋸片（深圳）
接近開關：奧托尼克斯（國產）
二聯體：亞德客 （臺灣）
PU管：油順（臺灣）
鋸切中心系統介紹
我司鋸切中心使用國內智能制造第一品牌匯川公司（股票代碼300124）生產的智能控制器，源自德國PA公司研發。
我司研發的鋸切中心系統具有如下特點：
1. 控制系統獨立，配置高運行穩定。由Intel Core2核， 6代/7代酷睿i5處理器，主頻2.4GHz，DDR4G ，SSD 128G 。優化軟件運行于主機，無縫連接。對比工控機與PLC配置系統，數據處理更及時更穩定無延時，避免其它系統易出現的“死機”現象。
2. 控制系統采用基于EtherCAT總線的運動控制，可接入最多256軸的多軸控制；系統采用基于EtherCAT總線IO擴展，可以接入高速IO擴展、普通DI/DO擴展，最多可達32000點；可以讓用戶快速實現智能鋸切自動化柔性產線，擴充沖孔、銑削、端銑等制造單元。為客戶儲備物料智能存儲、數字化車間、車間智能物流配送等單元預留接口。
3. 控制系統使用微軟公司正版軟件，具有終生安全保護與免費升級的優勢，為后續數字化車間與智能制造工廠奠定基礎，避免知識產權糾紛。
4. 控制系統依托匯川技術的強大研發能力，具有持續的升級能力，是客戶實施數字化工廠，實現智能制造的最佳合作伙伴。
5.伺服系統采用總線絕對值控制可遠程維護和監控程序。
